Bạn có thể thu hẹp hầu hết mọi quyết định về cáp sưởi ấm khu vực nguy hiểm thành bốn câu hỏi: phân loại khu vực cho phép là gì, cáp phải ở mức nhiệt độ nào, nhiệm vụ phải thực hiện và liệu các đầu cuối và bộ điều khiển có được phê duyệt giống như cáp hay không. Hãy trả lời chúng theo thứ tự đó và danh sách rút gọn thường giảm xuống còn hai hoặc ba ứng viên.
Một đường ngưng tụ 6 inch tạo nên điểm nhấn. Nó cần nhiệt độ duy trì ở 80 °C, thoát hơi ở 150 °C hai lần một năm, nằm trong khu vực Vùng 1 với nhóm khí IIB và hạng T3 và chạy được 320 m. Thay đổi một sự thật và câu trả lời sẽ thay đổi. Tăng nhiệt độ thoát hơi nước lên 200 °C và cáp cách điện bằng khoáng chất trở thành lựa chọn an toàn duy nhất. Kéo dài đường chạy lên 3 km và việc theo dõi hiệu ứng da bắt đầu cạnh tranh.
Bốn quyết định, theo thứ tự quan trọng
Áp dụng bốn bộ lọc này trước khi bạn mở một danh mục vì mỗi bộ lọc sẽ loại bỏ các tùy chọn thay vì thêm chúng.
- Phân loại khu vực và nhóm khí hoặc bụi. Vùng 1, Vùng 2, nhóm và mức độ bụi quyết định những gì có thể được lắp đặt.
- Lớp nhiệt độ và nhiệt độ quá trình tối đa. Điều này đặt ra mức trần nhiệt độ bề mặt cho vỏ cáp, không chỉ cho đường ống.
- Nhiệm vụ. Duy trì nhiệt độ, kích thước đường ống, độ cách nhiệt, môi trường xung quanh, điện áp cung cấp và chiều dài chạy, đặt số watt trên mét mà bạn thực sự cần.
- Phần cứng hệ thống. Dây dẫn nguội, hộp nối, bộ điều nhiệt, cảm biến và bảo vệ khi chạm đất quyết định liệu việc phê duyệt có được thực hiện sau khi lắp đặt hay không.
Đảo ngược thứ tự và bạn nhận được một dự án thất bại kinh điển: cáp được mua đúng giá, sau đó được thiết kế lại sáu tuần trước khi khởi động vì hộp nối là IP66 chứ không phải Ex e.
Bước 1: Đọc phân loại khu vực và phân loại nhiệt độ cùng nhau
Khu vực và Phòng mô tả cùng một rủi ro với các thủ tục giấy tờ khác nhau
Thông lệ của IEC và ATEX chia nhà máy thành các khu vực, trong khi Bắc Mỹ sử dụng các phân chia. Vùng 1 nói chung tương đương với Loại I, Phân khu 1 và Vùng 2 tương đương với Phân khu 2. Hậu quả thực tế rất đơn giản: cáp được chứng nhận cho Phân khu 2 sẽ không đáp ứng thông số kỹ thuật của Vùng 1, mặc dù hai mô tả này nghe có vẻ có thể hoán đổi cho nhau trong tài liệu đấu thầu.
| Vị trí (IEC / ATEX) | Tương đương Bắc Mỹ | Ý nghĩa của việc theo dõi nhiệt |
|---|---|---|
| Vùng 0 | Loại I, Phân khu 1 (hiếm) | Truy tìm thường bị loại trừ; chỉ các mạch an toàn nội tại |
| Khu 1 | Hạng I, Phân khu 1 | Truy tìm Ex e hoặc Ex d với các điểm chấm dứt được chứng nhận; hầu hết các dây chuyền hóa dầu |
| Khu 2 | Lớp I, Phân khu 2 | Mức độ bảo vệ thấp hơn được chấp nhận; cửa sổ lỗi ngắn, không phải bằng 0 |
| Khu 21 / 22 | Hạng II, Phân khu 1/2 | Vỏ kín bụi cộng với kiểm soát nhiệt độ bề mặt |
Cấp nhiệt độ là giới hạn bề mặt, không phải là xếp hạng sản phẩm
Loại nhiệt độ của khí hoặc bụi hiện diện giới hạn nhiệt độ bề mặt của mọi thứ được lắp đặt bên trong khu vực: 450 °C đối với T1, 300 °C đối với T2, 200 °C đối với T3, 135 °C đối với T4, 100 °C đối với T5 và 85 °C đối với T6. Nhiệt độ vỏ bọc được thiết lập theo nhiệt độ nào nóng hơn, chất lỏng xử lý hoặc đầu ra của chính cáp và đó là nơi mà hầu hết các dự án đều gặp phải.
- Đường 100°C ở khu vực T4 (135°C) chỉ để lại khoảng trống 35°C.
- Chu trình thoát hơi nước ở 150 °C sẽ loại trừ mọi loại cáp được xếp hạng T5 hoặc T6.
- Thiết kế được kiểm soát, trong đó bộ điều chỉnh nhiệt hoặc bộ giới hạn ngăn cáp đạt mức tối đa, thường là cách duy nhất để giữ cáp công suất cao ở trong lớp nhiệt độ thấp.
Đối với các dạng lỗi mà chỉ riêng chứng nhận không thể ngăn chặn được, hãy đọc ghi chú của chúng tôi trên liệu cáp sưởi ấm tự điều chỉnh có an toàn để sử dụng trong khu vực nguy hiểm hay không .
Bước 2: Ghép họ cáp với nhiệm vụ
Đối với hầu hết hệ thống đường ống Vùng 1 dưới 150°C, băng keo tự điều chỉnh hoặc giới hạn công suất là giải pháp tuân thủ rẻ nhất. Ở trên mức đó, hoặc nơi khí quyển tấn công các polyme, cáp cách điện bằng khoáng chất sẽ chiến thắng. Trên các đường ống dài vài km, việc theo dõi hiệu ứng bề mặt là lựa chọn thực tế duy nhất.
| Họ cáp | Phạm vi bảo trì điển hình | Cắt theo chiều dài tại chỗ | Phù hợp nhất |
|---|---|---|---|
| Tự điều chỉnh | Bảo vệ chống sương giá ở nhiệt độ 120 đến 150 ° C | Có | Khu 1 or 2 pipe, tank and instrument lines |
| Hạn chế quyền lực | Khoảng 110 đến 150°C | Có | Các dòng có độ dài trung bình cần mật độ đầu ra cao hơn |
| Công suất không đổi | 150 đến 250°C trở lên | Song song có, loạt không | Dây chuyền nhiệt độ cao với thiết kế được kiểm soát |
| cách nhiệt bằng khoáng chất | 400°C trở lên | Không, chiều dài nhà máy | Nhiệt độ cao, ăn mòn, lạm dụng cơ học |
| Hiệu ứng da | Đường dài, lên tới khoảng 200 ° C | Không | Đường ống dài vài km |
Cáp giới hạn công suất như dòng ACCCT nằm ở giữa hai thái cực: đầu ra của nó ổn định hơn nhiều so với băng tự điều chỉnh và vẫn có thể cắt theo chiều dài tại chỗ, điều này rất quan trọng khi đường dây được sửa đổi trong quá trình xây dựng.
Cáp dò nhiệt giới hạn nguồn ACC-CT cho dây chuyền xử lý Công suất đầu ra ổn định ở mức giới hạn, độ linh hoạt khi cắt theo chiều dài tại hiện trường và lớp vỏ chống hóa chất phù hợp với việc duy trì nhiệt độ quy trình và chống sương giá trên các dây chuyền đã được sửa đổi. Xem sản phẩm → Cáp cách điện bằng khoáng chất là giải pháp dự phòng thường trở thành lựa chọn hàng đầu trên các đường dây nóng hoặc tiếp xúc cơ học vì nó chịu được nhiệt độ vỏ bọc mà không loại polyme nào có thể đạt tới và vỏ bọc kim loại của nó mang lại cho dây dẫn khả năng bảo vệ cơ học thực sự.
Bước 3: Câu hỏi về vỏ bọc, dây bện và sự ăn mòn
Áo khoác polymer không thể thay thế được
Áo khoác PVC tiêu chuẩn thuộc về khả năng chống sương giá trong nước, không phải trong một đơn vị xử lý. Áo khoác Fluoropolymer chống lại hydrocarbon và hầu hết các dung môi, nhưng chúng vẫn mềm ở nhiệt độ cao và một số chất thơm thấm vào chúng sau nhiều năm sử dụng.
Vỏ kim loại tồn tại vì một số khí quyển ăn polyme
Nền tảng ngoài khơi, khu vực nước làm mát giàu clorua và dịch chua sẽ nhanh chóng phá hủy lớp bện bằng thép không gỉ, đó là lý do tại sao có lớp vỏ Hợp kim 825. Đối với thông số kỹ thuật giới hạn clorua, việc lựa chọn vỏ bọc là một quyết định ăn mòn chứ không phải là một quyết định tiếp thị.
Cáp sưởi ấm cách điện bằng khoáng chất có vỏ bọc hợp kim 825 cho các khu vực nguy hiểm Truy tìm nhiệt MI chống ăn mòn để bảo vệ chống đóng băng ở nhiệt độ cao và duy trì nhiệt độ trong dịch vụ ngoài khơi, dầu, khí đốt, hóa chất và năng lượng giàu clorua. Xem sản phẩm → Bước 4: Chấm dứt, điều khiển và bảo vệ khi chạm đất
Chứng chỉ khu vực nguy hiểm của cáp dừng ở dây dẫn nguội. Dù dây dẫn lạnh rơi vào phải có cùng vùng, nhóm khí và loại nhiệt độ, nếu không việc lắp đặt sẽ không tuân thủ cho dù cáp có tốt đến đâu.
- Hộp nối có phiên bản Ex e hoặc Ex d, có các đệm cáp được chứng nhận phù hợp với đường kính cáp.
- Bộ điều nhiệt ở khu vực nguy hiểm, loại cảm ứng đường ống hoặc loại cảm biến bề mặt, do đó mạch sẽ chuyển sang tải thay vì phỏng đoán xung quanh.
- Cảm biến nhiệt độ đã được phê duyệt cũ. Phạm vi MMP-PT100Ex đo được lên tới 482 °C, bao gồm các nhiệm vụ theo dõi hơi nước và nhiệt độ cao.
- Bảo vệ lỗi chạm đất trên mọi nhánh. Thực hành IEC và NEC 427.22 đều mong đợi điều đó và 30 mA là mức cắt phổ biến.

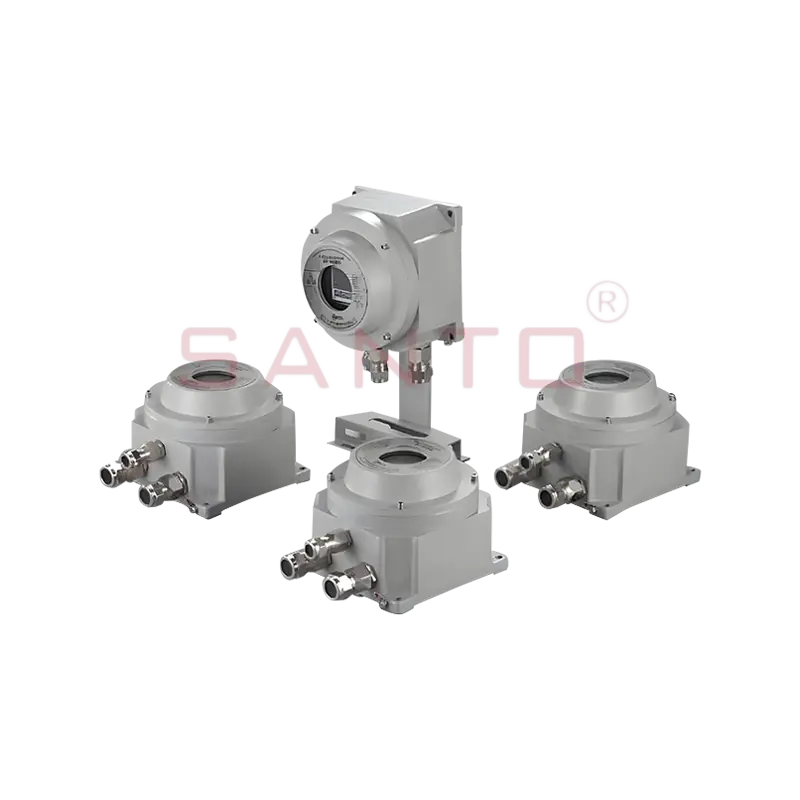

Bộ điều khiển nhiệt độ chống cháy nổ HDBK-WK để theo dõi nhiệt bằng điện Phụ kiện điều khiển nhiệt độ đầu cuối thông minh thay thế bộ điều nhiệt cơ học, có chức năng bảo vệ, cảnh báo, giám sát và liên lạc cho hệ thống theo dõi điện. Xem sản phẩm → Kiểm tra vận hành và bảo trì giúp phát hiện các vấn đề thực sự
Bốn tờ séc sẽ hoàn trả chi phí trong năm đầu tiên hoạt động và việc bỏ qua chúng sẽ khiến các thiết kế an toàn trở thành công trình lắp đặt không an toàn.
- Đo điện trở cách điện trên mỗi mạch ở 500 VDC trước khi đóng lớp cách nhiệt và đo lại trước khi cấp điện.
- Tiến hành khảo sát nhiệt độ khi có tải sau khi đường dây đã ổn định, với cáp được cấp điện và ở nhiệt độ quy trình bình thường.
- Kiểm tra lại cấp nhiệt độ bất cứ khi nào nhiệt độ quy trình hoặc sản phẩm thay đổi; cáp tuân thủ ở 90 °C có thể không ở 140 °C.
- Kiểm tra độ ẩm của các hộp nối mỗi lần tắt máy và lưu giữ các bản vẽ hoàn công thể hiện lộ trình theo dõi.
Câu hỏi thường gặp
Cáp tự điều chỉnh có thể sử dụng ở Zone 1 được không?
Có, khi nó có chứng nhận chính xác về khu vực nguy hiểm và nhiệt độ vỏ bọc của nó nằm trong mức nhiệt độ của khu vực. Bản thân cáp hiếm khi có vấn đề; sự chấm dứt thường là.
Khu vực nguy hiểm có luôn cần máy điều nhiệt không?
Không. Ở Vùng 2 có nhiệt độ duy trì thấp, cáp tự điều chỉnh và hộp nối được phê duyệt thường là đủ. Ở Vùng 1 với mật độ năng lượng cao, bộ điều nhiệt hoặc bộ giới hạn là thứ giữ cho xếp hạng T hợp lệ.
Cáp cách điện bằng khoáng chất có thể cắt theo chiều dài tại chỗ không?
Nói chung là không. Cáp MI được cung cấp theo chiều dài tại nhà máy với các đầu cuối bịt kín, do đó, việc đặt mua độ dài phù hợp là một nhiệm vụ thiết kế chứ không phải là một chi tiết lắp đặt.
Điều gì sẽ xảy ra nếu nhiệt độ quá trình tăng lên sau khi vận hành?
Chạy lại kiểm tra lớp nhiệt độ ngay lập tức. Nhiệt độ đường truyền tăng 30 °C có thể đẩy hệ thống lắp đặt tuân thủ ra ngoài định mức T của nó và cách khắc phục có thể là dùng một dòng cáp khác thay vì một bộ điều chỉnh nhiệt khác.
Nếu bạn có bản vẽ phân loại khu vực, kích thước đường nét, các chi tiết cách nhiệt và nhiệt độ duy trì cần thiết thì việc lựa chọn sẽ trở thành một bài tập kỹ thuật ngắn gọn thay vì một cuộc tranh luận. Gửi bốn mục đó cho các kỹ sư của chúng tôi thông qua trang liên hệ và chúng tôi sẽ quay lại với dòng cáp, mật độ năng lượng và phần cứng xếp hạng Ex phù hợp.
